一般風機、泵類系統設計時選用的電機額定值會有一定的余量，而實際運行或根據工藝要求需要調節流量或風量時，常采用風門擋板或閥門來調節。這種方法雖然簡單，但浪費大量能源。而變頻器用在風機、泵類調速控制系統忠，主要應用于鼓風機、引風機、供水供暖系統等場所。其主要目的是在于節約能源。采用變頻調速方法節能的原理，是基于流體負載的流量、壓力、轉速、轉矩、功率之間的關系。
從流體力學得知：P∝HQ,Q∝n,H∝n2，P1/P2∝(n1/n2)3
對于水泵而言，其中P為水泵的輸出功率，H為水泵的揚程，Q為水泵流量，n為水泵轉速。
當需求量下降時，調節轉速可以節約大量能源。例如當流量需求為80％時，如通過變頻調速，則理論上講，僅僅需要額定軸功率的51.2%，即可節約48.8%的能源。如采用傳統的閥門方式調節流量，雖然也可稍降能源消耗，但節能效果與變頻相比，則有天壤之別。
功率范圍：5.5KW-630KW
應用行業： 工業及民用鍋爐的送風機、引風機調速控制風量，城市供暖換熱站循環水泵調速控制溫度，中央空調循環冷凍水泵、冷卻水泵調速控制溫度，煤礦井下排風機，水泥陶瓷爐窯風機調速和除塵設備節能，自來水廠加壓泵管道壓力控制，污水處理廠氧化池風機調速供氧量控制，染整設備循環水控制，地鐵、大型車間和場館排氣送風控制，恒壓供水供暖，空壓機節能改造等等。
一、 產品介紹

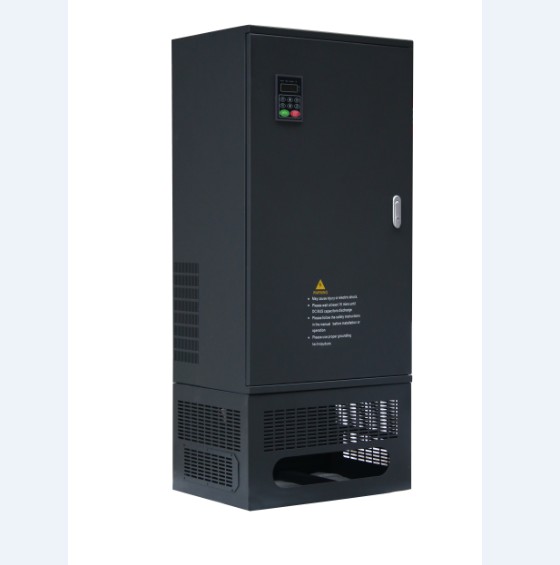

KM7000系列矢量變頻器是應用無感矢量（Serlsor-Less vector）技術，控制輸出電壓和頻率來改變交流電機運轉速度的一種電力轉化器，僅靠電流傳感器，精確偵測出三相輸出交流電力信號及相應角度的變化，以無感矢量（Serlsor-Less vector）計算方式，自動修正頻率，已達到負載變動時電機轉速固定之效果。相對于傳統的V/F控制變頻器，KM7000系列矢量變頻器不僅于電機低速運轉時提供更大的轉矩，而且可自動補償高負載時電機的轉速變動。
全新的硬件設計：KM7000系列矢量變頻器采用ARM（32位）+DSP（16位）的雙CPU系統控制方案，引領矢量控制，是全新的硬件控制平臺。
電流矢量控制：先進的磁場定向矢量控制算法完成電機的安全解耦控制，實現真正的電流矢量控制，提供高性能的有PG矢量控制（VC），無PG矢量控制（SVC）和轉矩控制（TC）。
模塊化設計理念：KM7000系列矢量變頻器根本不同的行業特征，提供開放式的二次開發平臺，并設計準用的擴展卡，優化行業解決方案。便能獲得行業專用變頻器的功能，真正做到低成本實現用戶量身定做的系統。
二、 產品概述
1、 內建參數自動調諧功能：可自動識別電機參數，確保系統穩定性和精確性。
2、 多種出色操作控制模式：標準V/F模式、無感矢量模式、輸出功率（轉矩）控制模式。
3、 豐富的內置PID功能：可以用數字信號端子在運行中自動選擇PID功能；可以用模擬AM輸出信號來監視PIM輸出值等相關參數；適合各種傳感器——PID反饋信號可以是電壓（0~5V/0~10V）或電流（4~20mA）。
4、 獨特的可變載波頻率（2~16kHz）：當運行頻率大于載波轉折點時，載波頻率變為最大載波頻率設定值否則載波頻率依運行頻率以自大載波頻率和最小載波頻率間自動調整。
5、 充實的節能控制：KM7000無感矢量變頻器節能控制運行中，通過最大效率控制，無感矢量控制和恒功率控制V/F都能進行高效運行，不僅風機、水泵，連普通機械都能發揮超群的節能效果。
6、 現代化通訊功能：內建RS-485/Modbus protocol標準通訊接口，可以讓單臺或許多臺變頻器同時由主計算機動態控制，閉可以同時控制多大99臺變頻器。
三、 綜合技術特性
1、 輸入輸出特性
1.1、輸入電壓范圍：380/220V±15%
1.2、輸入頻率范圍：47~63Hz
1.3、輸出電壓范圍：0~額定輸入電壓
1.4、輸出頻率范圍：0~400Hz
2、外圍接口特性
2.1、可編程數字輸入：7路開關量輸入，1路高速脈沖輸入，支持PNP、NPN雙極性光耦隔離輸入
2.2、可編程模擬量輸入：AI1：-10~10V輸入，AI2:0~10V或0~20mA輸入
2.3、可編程開路集電極輸出：1路輸出（開路集電極輸出或高速脈沖輸出）
2.4、繼電器輸出：2路輸出
2.5、模擬量輸出：2路輸出，0/4~20mA或0~10V可選
3、技術性能特征
3.1、控制方式：V/F控制，開環矢量控制（SVC）
3.2、過載能力：150%額定電流60s；180%額定電流10s
3.3、調速比：1:100（SVC）
3.4、載波頻率：1~15.0kHz
4、功能特性
4.1、頻率設定方式：數字設定、模擬量設定、脈沖頻率設定、串行通訊設定、多段速及簡易PLC設定、PID設定等，可實現設定的組合和方式切換。
4.2、PID控制功能
4.3、簡易PLC、多段速控制功能：16段速控制
4.4、擺頻控制功能
4.5、瞬時停電不停機功能
4.6、轉速追蹤再起動功能：實現對旋轉中的電機的無沖擊平滑起動
4.7、QUICK/JOG鍵功能：用戶自由定義的多功能快捷鍵
4.8、自動電壓調整功能：當電網電壓變化時，能自動保持輸出電壓恒定
4.9、提供多種故障保護功能：過流、過壓、欠壓、過溫、缺相、過載等保護功能
本產品廣泛用于紡織機械、塑料機械、陶瓷機械、印刷包裝機械、數控機床、食品機械、循環水泵、恒壓供水等領域，適用于各種OEM用途。
四、 產品特點
1、 三種速度控制方式：無P/G矢量控制（SVC）有P/G矢量控制（VC）、V/F控制方式；
2、 達到180%的低頻力矩輸出，轉矩控制精度±5%（VC）；
3、 有P/G矢量控制提供轉矩控制模式，為張力控制提供專業的解決方案；
4、 有P/G矢量控制速度精度達到±0.1%，提供1:1000的速度控制范圍；
5、 18.5~90K變頻器內置直流電抗器，提高輸入側功率因數，提高整機效率及穩定性，有效消除輸入側的高次諧波對變頻器的影響，減少對外圍的干擾；
6、 1.5~15KW各規格內置制動單元，若需快速停車，可直接連接制動電阻；
7、 16段的簡易PLC、多段速及PID控制、擺頻功能；
8、轉速追蹤再起動功能，實現低旋轉中的電機無沖擊平滑起動；
9、提供可選的LED/LCD操作面板，實現方便快捷的操作，LCD操作面板具備參數快速拷貝功能，方便用戶的調試。
五、 產品應用：
本產品廣泛用于紡織機械、塑料機械、陶瓷機械、印刷包裝機械、數控機床、食品機械、循環水泵、恒壓供水等領域，適用于各種OEM用途。
